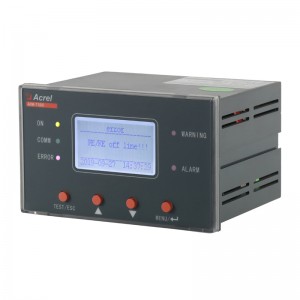

Urządzenie do monitorowania izolacji przemysłowej, AIM-T500

Urządzenie do monitorowania izolacji przemysłowej, AIM-T500

● Wyświetlacz LCD z podświetleniem

● Nieuziemione obwody główne AC, DC

● Systemy IT uwzględniające duże pojemności rozproszenia

● Sprzężone systemy informatyczne




Szczegóły produktu

PARAMETRY

Pobierać

Ogólny

Urządzenie monitorujące izolację AIM-T500 zostało zaprojektowane i opracowane przez firmę Acrel, gromadzącą projektwieloletnie doświadczenie w branży liczników energii elektrycznej w celu monitorowania stanu izolacji na niskim poziomiesystem dystrybucji napięcia IT (system nieuziemiony).Produkt wykorzystuje zaawansowany mikrokontrolertechnologii, o wysokim stopniu integracji, kompaktowych rozmiarach i łatwej instalacji, i integruje sięinteligencja, cyfryzacja i tworzenie sieci.Urządzenie posiadające wiele funkcji m.in. uszkodzenie izolacjiostrzegawcze, alarmowe o usterkach, rejestrujące zdarzenia i tak dalej, mogą być stosowane w kopalniach, hutach szkła, instalacjach elektrycznychpiece i obiekty badawcze, zakłady metalurgiczne, zakłady chemiczne i miejsca niebezpieczne po eksplozjach,centrum komputerowe, zasilanie awaryjne i inne miejsca umożliwiające monitorowanie stanu izolacji systemu informatycznego w czasie rzeczywistym.Gdy wystąpi awaria izolacji, uruchomi się alarm i przypomni personelowi o sprawdzeniu usterki.Produkty spełniają wymagania standardu korporacyjnego Q/VDCL-26-2017 System ITMonitor izolacji.

Parametry

2

Wyświetlacz LCD

3896fba152ba7948e210791ca5c7610a

Okablowanie

a91545c8c7d50dfa382ce86aa763c24f

Typowe połączenie

7

Instalacja

55

Przedmiot Parametr
Zasilacz akcesoriów AC 85 ~ 265 V;DC100~300V;50/60 Hz
Rozpraszanie mocy < 8W
Napięcie systemowe AC 0 ~ 690 V;DC 0 ~ 800 V;40 ~ 460 Hz
Aplikacja systemowa System informatyczny (online), Inny system (offline)
  Monitorowanie izolacji Skala 1k~10MΩ
Zakres alarmowy 10k~10MΩ
Dokładność rezystancji 1 ~ 10 tys., 1 tys.;10k~10M, ±10%
pojemność rozproszenia systemu <500μF
Czas reakcji (Ce=1μF) <5 s
 Parametry wewnętrzne Pomiar napięcia <50V
Pomiar prądu <270µA
Wewnętrzna impedancja prądu stałego ≥180 kΩ
Wyjście przekaźnikowe Błąd, alarm, ostrzeżenie
SOE 20 rekordów (rodzaj błędu, wartość błędu, czas trwania błędu)
Typ alarmu Wyświetlacz LCD, wskaźnik LED
Komunikacja RS485, Modbus-RTU
Napięcie impulsowe / poziom zanieczyszczenia 8kV/Ⅲ
EMC/promieniowanie IEC61326-2-4
  Środowisko Temperatura pracy - 10 ~+65℃
Temperatura przechowywania -20 ~ + 70 ℃
Wilgotność względna <95%, bez kondensacji
Wysokość ≤2500m
