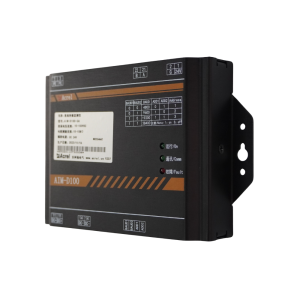

AIM-D100-CA DC-Isolationsmonitor

AIM-D100-CA DC-Isolationsmonitor

Spannungsbereich: 100-1000 VDC

Messgenauigkeit: 0,5 Klasse

Isolationswiderstandsbereich: 1kΩ-10mΩ

Zulässige System -Leckage -Kapazität: ≤ 5UF

Die schnellste Messzeit: 200 ms (Messzeit wird länger, wenn die Leckkapazität zunimmt)

Kommunikation: RS485 Kommunikation, Modbus-RTU-Protokoll


Produktdetail

Herunterladen

Überblick

Der DC-Isolationsmonitor von AIM-D100-CA wird hauptsächlich zur Online-Überwachung der positiven und negativen Pole-zu-Boden-Isolationsresistenz verwendet. Wenn der Isolationswiderstand niedriger ist als der festgelegte Wert, kann er frühzeitige Warn- und Alarmsignale senden.
Das Produkt kann 100-1000 V DC-Systeme messen und auf die Isolationsüberwachung von DC-Systemen wie Elektrofahrzeugladungsvorrichtungen, Energiespeicher-DC-Systeme, UPS-Stromversorgungssysteme, Photovoltaik-Gleichstromsysteme und DC-Gitter angewendet werden.

Merkmale

■ Überwachen Sie die Spannung zwischen den positiven und negativen Polen des DC -Systems und der Spannung der positiven und negativen Pole. Der Messbereich beträgt 100 ~ 1000 V.
■ Überwachen Sie den Isolationsresistenz der positiven und negativen Pole des DC -Systems auf den Boden. Wenn der Widerstand niedriger ist als die festgelegte Frühwarnung und Alarmwert, kann ein Frühwarn- und Alarmsignal ausgegeben werden.
■ Es hat Funktionen für Betriebs-, Kommunikations- und Fehleranzeige.
■ 1 RS485-Schnittstelle, basierend auf dem Modbus-RTU-Protokoll, kann den externen Datenaustausch des Monitors realisieren.
■ Mit Metallschale und Wandinstallation kann sie auch auf Führungsschienen installiert werden, nachdem die Installationsschnalle konfiguriert wurde.

Technische Indikatoren

辅助电源Stromversorgung

24dc

功耗Stromverbrauch

≤3W

直流系统DC -System

电压范围

Spannungsbereich

100-1000 VDC

测量精度

Messgenauigkeit

0,5 级0,5 Klasse

绝缘监测

Isolationsüberwachung

绝缘电阻范围

Isolationsresistenzbereich

1kΩ-10mΩ

精度Präzision

≤3%

允许系统泄露电容

Zulässige System -Leckage -Kapazität

≤5UF

最快测量时间

Schnellste Messzeit

200 ms (测量时间随泄露电容增大而变长)

200 ms (Messzeit wird länger, wenn die Leckkapazität zunimmt)

通讯Kommunikation

Rs485 通讯 , modbus-rtu 协议

RS485 Kommunikation, Modbus-RTU-Protokoll

安装方式Installationsmethode

壁挂式安装 , 也可导轨安装(需配安装卡扣) 也可导轨安装(需配安装卡扣)

An der Wand montierte Installation oder Schieneninstallation (müssen mit Installationsclips ausgestattet sein)

环境参数

Umweltparameter

工作温度

Betriebstemperatur

-15-+55 ℃

存储温度

Lagertemperatur

-20-+70 ℃

相对湿度

Relative Luftfeuchtigkeit

<95%, 不结露

<95%, keine Kondensation

海拔高度

Höhe

<2000m

Form und Größe

D8CFB1D1E219EBFDCB067C97D16C50D
